KJ-MA Spiralgrenrør 88°
KJ-MA SYSTEM®

Spiralgrenrørets konstruksjon med innvendige vinger gjør at spillvann ledes i rotasjon ut mot rørveggen, som gjør at luftstrømmen passerer uhindret i samlingsledningen. Det brede midjemålet minimerer risikoen for at luftstrømmen forstyrres av sidetilkoblingen. Etasjegrenrøret finnes i 3 ulike utforminger; enkel-, dobbel- og hjørnegrenrør.

Bruksområde: Innedørs avløp
Standard (EN): EN 877
MISSING TRANSLATION 1: Støpejern
Farge: Rød
Innvendig belegg: 120 µm epoxy
Utvendig belegg: 120 µm epoxy

    Tekniske fakta

    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003368 KJ-MA Spiralgrenrør 88° DN100 enkel DN100 100 EC003025 7331178113319 7,4
    KJ-MA Spiralgrenrør 88° DN100 enkel 2003368
    Dim: DN100
    dim: 100
    A mm: 360,0
    B mm: 180
    C mm: 150,0
    L mm (lengde): 540
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2004268 KJ-MA Spiralgrenrør 88° DN100 dobbel DN100 100 EC003025 7331178113333 7,8

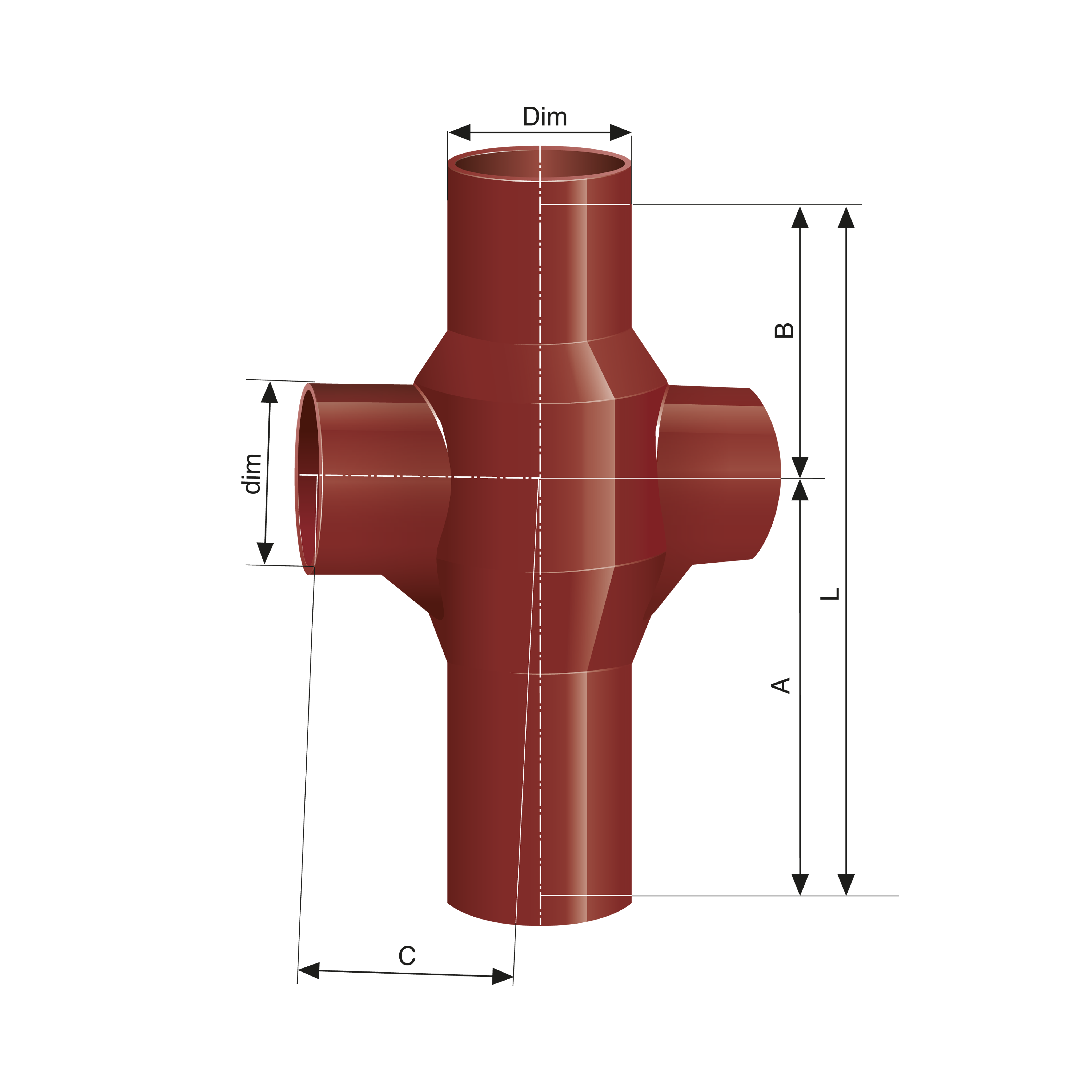

    KJ-MA Spiralgrenrør 88° DN100 dobbel 2004268
    Dim: DN100
    dim: 100
    A mm: 360,0
    B mm: 180
    C mm: 150,0
    L mm (lengde): 540
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2004468 KJ-MA Spiralgrenrør 88° DN100 hjørne DN100 100 EC003025 7331178113326 7,5
    KJ-MA Spiralgrenrør 88° DN100 hjørne 2004468
    Dim: DN100
    dim: 100
    A mm: 360,0
    B mm: 180
    C mm: 150,0
    L mm (lengde): 540
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    Se mål

    Sertifikat/Deklarasjon

    EPD logo
    EPD
    MagiCAD logo
    MagiCAD
    CE logo
    CE
    TG 20346 logo
    TG 20346

    Dokument

    pdf.preview Produktkatalog KJ-MA

    Produktkatalog KJ-MA

    pdf.preview Byggvaredeklarasjon KJ-MA

    Byggvaredeklarasjon KJ-MA

    pdf.preview FDV dokumentasjon

    FDV dokumentasjon

    pdf.preview Faktablad spiralgrenrør

    Faktablad spiralgrenrør

    pdf.preview EPD for KJ-MA

    EPD for KJ-MA

    Video

    Optimer spillvannstrømmen med KJ-MA® Spiralgrenrør

    FAQ

    Har du fortsatt spørsmål? Her finner du de vanligste spørsmålene og svarene våre.

    Hvilken brannklassifisering har KJ-MA SYSTEM®?

    KJ-MA SYSTEM® er testet iht. EN13501-1:2007 og er klassifisert som A2-s1, d0, en sterk klassing for produktets branntekniske atferd:

    A2 = Ubrennbart materiale
    s1 = Bygningsdelen kan avgi en svært begrenset mengde branngasser
    d0 = brennende dråper eller partikler må ikke avgis fra bygningsdelen.

    Kan jeg kjøpe produkter direkte fra deg?

    Vi er produsenter og selger bare produktene våre gjennom grossister. Kontakt oss så hjelper vi deg med å finne din nærmeste grossist.

    Hvor tykt er overflatebelegget på KJ-MA RØR® og KJ-MA Rørdeler?

    Rør og beslag er belagt med epoxy og oppfyller gode marginer kravene i henhold til produksjonsstandarden EN877. Minimumstykkelsen på epoxybelegget er gitt nedenfor.



    Rør
    Utvendig: 40 µm
    Innvendig: 120 µm



    Rørdeler
    Utvendig: 120 µm
    Innvendig: 120 µm

    Hvordan skal klamring av rørledningen utføres?

    Klamring  av KJ-MA SYSTEM® må utføres slik at rørfugen ikke utsettes for slike bøyningsspenninger at det kan oppstå lekkasje. Kabel uten beslag er festet med maksimalt 2000 mm mellom klemringene. Avstanden mellom klamring og kobling kan være maksimalt 750 mm. Stående kabel er festet med maksimalt 2000 mm mellom klemringene eller maksimalt 2000 mm fra støping i bjelkelag.

    Hvordan montere KJ-MA SYSTEM®?

    Rør og rørdelar kobles enkelt sammen med en mekanisk kobling (ULTRAJET® eller JET® kobling) og skrus på med en skrutrekker.
