KJ-MA Grenrør 88°
KJ-MA SYSTEM®

Grenrør med sideforbindelse og 88 graders vinkel. Sammenkobles med KJ-MA Rør® og mekanisk kobling.

Bruksområde: Innedørs avløp
Standard (EN): EN 877
MISSING TRANSLATION 1: Støpejern
Farge: Rød
Innvendig belegg: 120 µm epoxy
Utvendig belegg: 120 µm epoxy

    Tekniske fakta

    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003179 KJ-MA Grenrør 88° DN50 DN50 50 EC003025 7331178111384 1,0
    KJ-MA Grenrør 88° DN50 2003179
    Dim: DN50
    dim: 50

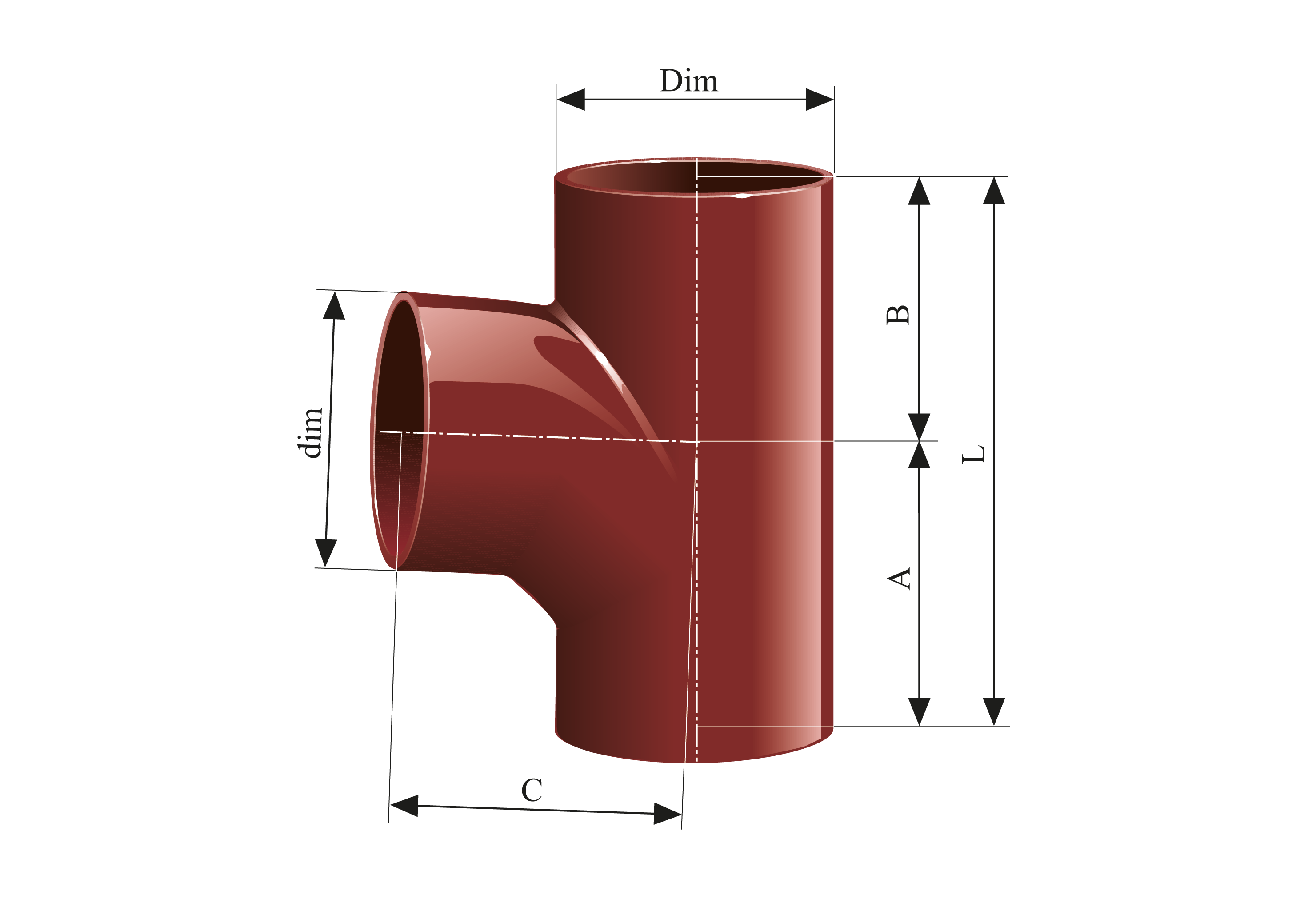

    A mm: 79,0
    B mm: 66
    C mm: 80,0
    L mm (lengde): 145
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003219 KJ-MA Grenrør 88° DE75xDN50 DE75 50 EC003025 7331178111407 1,3
    KJ-MA Grenrør 88° DE75xDN50 2003219
    Dim: DE75
    dim: 50
    A mm: 83,0
    B mm: 72
    C mm: 90,0
    L mm (lengde): 155
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003239 KJ-MA Grenrør 88° DE75 DE75 75 EC003025 7331178111421 1,4
    KJ-MA Grenrør 88° DE75 2003239
    Dim: DE75
    dim: 75
    A mm: 97,0
    B mm: 83
    C mm: 95,0
    L mm (lengde): 180
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003299 KJ-MA Grenrør 88° DN100x50 DN100 50 EC003025 7331178111469 2,2
    KJ-MA Grenrør 88° DN100x50 2003299
    Dim: DN100
    dim: 50
    A mm: 94,0
    B mm: 76
    C mm: 105,0
    L mm (lengde): 170
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003319 KJ-MA Grenrør 88° DN100xDE75 DN100 75 EC003025 7331178111483 2,9
    KJ-MA Grenrør 88° DN100xDE75 2003319
    Dim: DN100
    dim: 75
    A mm: 102,0
    B mm: 88
    C mm: 110,0
    L mm (lengde): 190
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003339 KJ-MA Grenrør 88° DN100 DN100 100 EC003025 7331178111513 3,0
    KJ-MA Grenrør 88° DN100 2003339
    Dim: DN100
    dim: 100
    A mm: 115,0
    B mm: 105
    C mm: 115,0
    L mm (lengde): 220
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003379 KJ-MA Grenrør 88° DN125x100 DN125 100 EC003025 7331178111551 4,1
    KJ-MA Grenrør 88° DN125x100 2003379
    Dim: DN125
    dim: 100
    A mm: 125,0
    B mm: 110
    C mm: 130,0
    L mm (lengde): 235
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003399 KJ-MA Grenrør 88° DN125 DN125 125 EC003025 7331178111568 4,7
    KJ-MA Grenrør 88° DN125 2003399
    Dim: DN125
    dim: 125
    A mm: 137,0
    B mm: 123
    C mm: 135,0
    L mm (lengde): 260
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003439 KJ-MA Grenrør 88° DN150x100 DN150 100 EC003025 7331178111582 5,7
    KJ-MA Grenrør 88° DN150x100 2003439
    Dim: DN150
    dim: 100
    A mm: 130,0
    B mm: 115
    C mm: 145,0
    L mm (lengde): 245
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003479 KJ-MA Grenrør 88° DN150 DN150 150 EC003025 7331178111612 7,5
    KJ-MA Grenrør 88° DN150 2003479
    Dim: DN150
    dim: 150
    A mm: 156,0
    B mm: 142
    C mm: 155,0
    L mm (lengde): 298
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003579 KJ-MA Grenrør 88° DN200 DN200 200 EC003025 7331178114118 10,8
    KJ-MA Grenrør 88° DN200 2003579
    Dim: DN200
    dim: 200
    A mm: 180,0
    B mm: 184
    C mm: 180,0
    L mm (lengde): 360
    Antall tilkoblinger: 3
    Vinkel (grader): 88
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003659 KJ-MA Grenrør 88° DN250 DN250 250 EC003025 7331178114125 19,8
    KJ-MA Grenrør 88° DN250 2003659
    Dim: DN250
    dim: 250
    A mm: 225,0
    B mm: 230
    C mm: 225,0
    L mm (lengde): 450
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003719 KJ-MA Grenrør 88° DN300 DN300 300 EC003025 7331178114132 32,0
    KJ-MA Grenrør 88° DN300 2003719
    Dim: DN300
    dim: 300
    A mm: 265,0
    B mm: 271
    C mm: 256,0
    L mm (lengde): 530
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Svingt Grenrør 88° | Rørdel i KJ-MA SYSTEM®
    Se mål

    Sertifikat/Deklarasjon

    EPD logo
    EPD
    MagiCAD logo
    MagiCAD
    CE logo
    CE
    TG 20346 logo
    TG 20346

    Dokument

    pdf.preview Produktkatalog KJ-MA

    Produktkatalog KJ-MA

    pdf.preview Byggvaredeklarasjon KJ-MA

    Byggvaredeklarasjon KJ-MA

    pdf.preview FDV dokumentasjon

    FDV dokumentasjon

    pdf.preview EPD for KJ-MA

    EPD for KJ-MA

    FAQ

    Har du fortsatt spørsmål? Her finner du de vanligste spørsmålene og svarene våre.

    Hvilken brannklassifisering har KJ-MA SYSTEM®?

    KJ-MA SYSTEM® er testet iht. EN13501-1:2007 og er klassifisert som A2-s1, d0, en sterk klassing for produktets branntekniske atferd:

    A2 = Ubrennbart materiale
    s1 = Bygningsdelen kan avgi en svært begrenset mengde branngasser
    d0 = brennende dråper eller partikler må ikke avgis fra bygningsdelen.

    Kan jeg kjøpe produkter direkte fra deg?

    Vi er produsenter og selger bare produktene våre gjennom grossister. Kontakt oss så hjelper vi deg med å finne din nærmeste grossist.

    Hvor tykt er overflatebelegget på KJ-MA RØR® og KJ-MA Rørdeler?

    Rør og beslag er belagt med epoxy og oppfyller gode marginer kravene i henhold til produksjonsstandarden EN877. Minimumstykkelsen på epoxybelegget er gitt nedenfor.



    Rør
    Utvendig: 40 µm
    Innvendig: 120 µm



    Rørdeler
    Utvendig: 120 µm
    Innvendig: 120 µm

    Hvordan skal klamring av rørledningen utføres?

    Klamring  av KJ-MA SYSTEM® må utføres slik at rørfugen ikke utsettes for slike bøyningsspenninger at det kan oppstå lekkasje. Kabel uten beslag er festet med maksimalt 2000 mm mellom klemringene. Avstanden mellom klamring og kobling kan være maksimalt 750 mm. Stående kabel er festet med maksimalt 2000 mm mellom klemringene eller maksimalt 2000 mm fra støping i bjelkelag.

    Hvordan montere KJ-MA SYSTEM®?

    Rør og rørdelar kobles enkelt sammen med en mekanisk kobling (ULTRAJET® eller JET® kobling) og skrus på med en skrutrekker.
