KJ-MA Grenrør 70°
KJ-MA SYSTEM®

Grenrør med sideforbindelse og 70 graders vinkel. Sammenkobles med KJ-MA Rør® og mekanisk kobling.

Bruksområde: Innedørs avløp
Standard (EN): EN 877
MISSING TRANSLATION 1: Støpejern
Farge: Rød
Innvendig belegg: 120 µm epoxy
Utvendig belegg: 120 µm epoxy

    Tekniske fakta

    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003234 KJ-MA Grenrør 70° DE75 DE75 75 EC003025 7331178111193 1,5
    KJ-MA Grenrør 70° DE75 2003234
    Dim: DE75
    dim: 75
    A mm: 70,0
    B mm: 100
    C mm: 100,0
    L mm (lengde): 170
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®

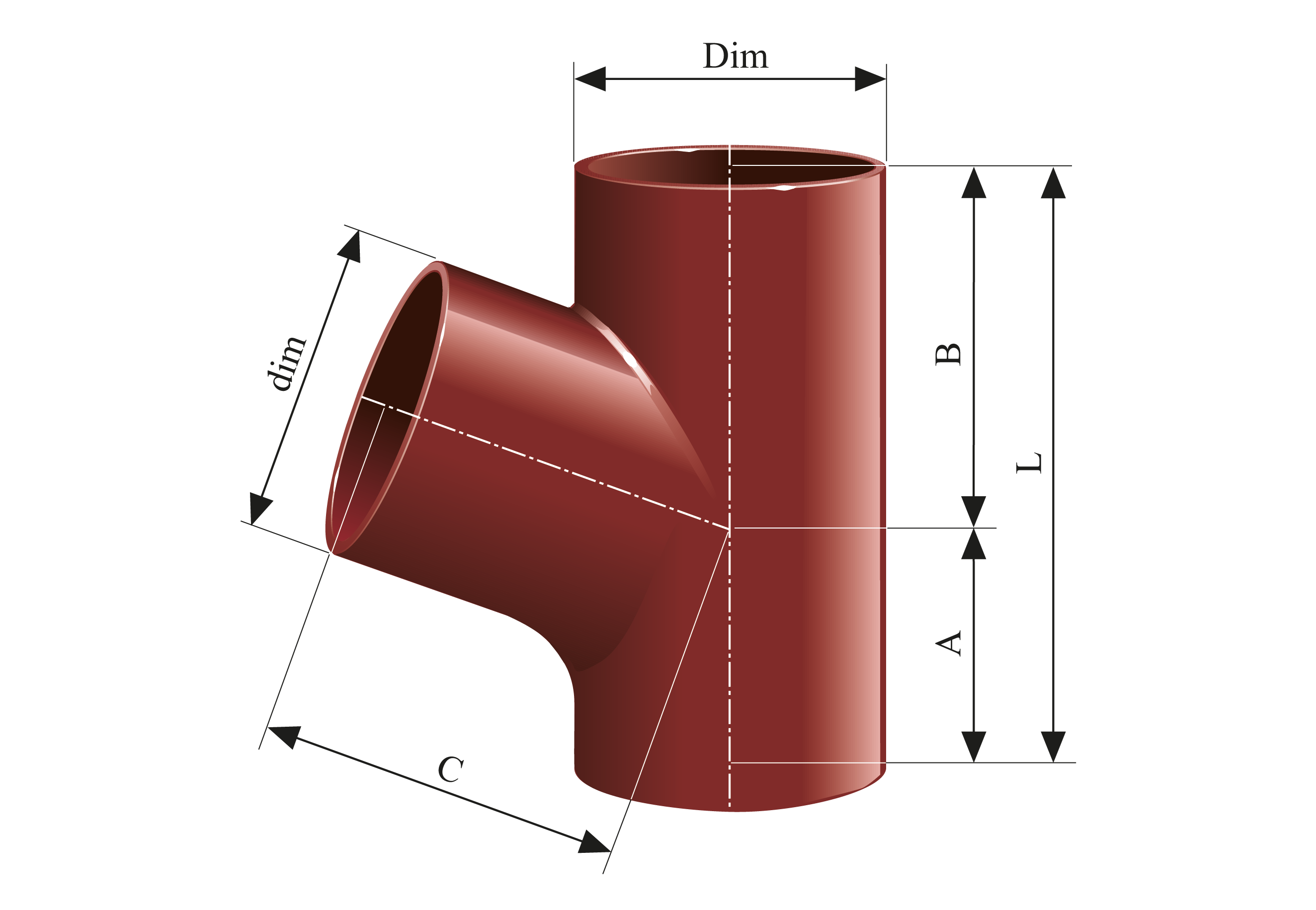

    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003294 KJ-MA Grenrør 70° DN100x50 DN100 50 EC003025 7331178111230 1,9
    KJ-MA Grenrør 70° DN100x50 2003294
    Dim: DN100
    dim: 50
    A mm: 50,0
    B mm: 105
    C mm: 115,0
    L mm (lengde): 155
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003314 KJ-MA Grenrør 70° DN100xDE75 DN100 75 EC003025 7331178111247 2,5
    KJ-MA Grenrør 70° DN100xDE75 2003314
    Dim: DN100
    dim: 75
    A mm: 70,0
    B mm: 110
    C mm: 120,0
    L mm (lengde): 180
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003334 KJ-MA Grenrør 70° DN100 DN100 100 EC003025 7331178111278 3,0
    KJ-MA Grenrør 70° DN100 2003334
    Dim: DN100
    dim: 100
    A mm: 85,0
    B mm: 130
    C mm: 130,0
    L mm (lengde): 215
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003374 KJ-MA Grenrør 70° DN125x100 DN125 100 EC003025 7331178111315 4,1
    KJ-MA Grenrør 70° DN125x100 2003374
    Dim: DN125
    dim: 100
    A mm: 85,0
    B mm: 140
    C mm: 145,0
    L mm (lengde): 225
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003394 KJ-MA Grenrør 70° DN125 DN125 125 EC003025 7331178111322 4,7
    KJ-MA Grenrør 70° DN125 2003394
    Dim: DN125
    dim: 125
    A mm: 100,0
    B mm: 155
    C mm: 155,0
    L mm (lengde): 255
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003434 KJ-MA Grenrør 70° DN150x100 DN150 100 EC003025 7331178111339 5,2
    KJ-MA Grenrør 70° DN150x100 2003434
    Dim: DN150
    dim: 100
    A mm: 85,0
    B mm: 150
    C mm: 155,0
    L mm (lengde): 235
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003454 KJ-MA Grenrør 70° DN150x125 DN150 125 EC003025 7331178111346 6,1
    KJ-MA Grenrør 70° DN150x125 2003454
    Dim: DN150
    dim: 125
    A mm: 100,0
    B mm: 165
    C mm: 170,0
    L mm (lengde): 265
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003474 KJ-MA Grenrør 70° DN150 DN150 150 EC003025 7331178111353 7,1
    KJ-MA Grenrør 70° DN150 2003474
    Dim: DN150
    dim: 150
    B mm: 180
    C mm: 180,0
    L mm (lengde): 295
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003554 KJ-MA Grenrør 70° DN200x150 DN200 150 EC003025 7331178114064 10,4
    KJ-MA Grenrør 70° DN200x150 2003554
    Dim: DN200
    dim: 150
    A mm: 115,0
    B mm: 195
    C mm: 205,0
    L mm (lengde): 310
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003574 KJ-MA Grenrør 70° DN200 DN200 200 EC003025 7331178111377 12,8
    KJ-MA Grenrør 70° DN200 2003574
    Dim: DN200
    dim: 200
    A mm: 140,0
    B mm: 225
    C mm: 225,0
    L mm (lengde): 365
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003654 KJ-MA Grenrør 70° DN250 DN250 250 EC003025 7331178114088 22,0
    KJ-MA Grenrør 70° DN250 2003654
    Dim: DN250
    dim: 250
    A mm: 290,0
    B mm: 320
    C mm: 290,0
    L mm (lengde): 455
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003694 KJ-MA Grenrør 70° DN300x250 DN300 250 EC003025 7331178114095 31,0
    KJ-MA Grenrør 70° DN300x250 2003694
    Dim: DN300
    dim: 250
    A mm: 315,0
    B mm: 348
    C mm: 320,0
    L mm (lengde): 485
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003714 KJ-MA Grenrør 70° DN300 DN300 300 EC003025 7331178114101 36,0
    KJ-MA Grenrør 70° DN300 2003714
    Dim: DN300
    dim: 300
    A mm: 345,0
    B mm: 380
    C mm: 345,0
    L mm (lengde): 545
    Antall tilkoblinger: 3
    Vinkel (grader): 70
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 70° | Rørdel i KJ-MA SYSTEM®
    Se mål

    Sertifikat/Deklarasjon

    EPD logo
    EPD
    MagiCAD logo
    MagiCAD
    CE logo
    CE
    TG 20346 logo
    TG 20346

    Dokument

    pdf.preview Produktkatalog KJ-MA

    Produktkatalog KJ-MA

    pdf.preview Byggvaredeklarasjon KJ-MA

    Byggvaredeklarasjon KJ-MA

    pdf.preview FDV dokumentasjon

    FDV dokumentasjon

    pdf.preview EPD for KJ-MA

    EPD for KJ-MA

    FAQ

    Har du fortsatt spørsmål? Her finner du de vanligste spørsmålene og svarene våre.

    Hvilken brannklassifisering har KJ-MA SYSTEM®?

    KJ-MA SYSTEM® er testet iht. EN13501-1:2007 og er klassifisert som A2-s1, d0, en sterk klassing for produktets branntekniske atferd:

    A2 = Ubrennbart materiale
    s1 = Bygningsdelen kan avgi en svært begrenset mengde branngasser
    d0 = brennende dråper eller partikler må ikke avgis fra bygningsdelen.

    Kan jeg kjøpe produkter direkte fra deg?

    Vi er produsenter og selger bare produktene våre gjennom grossister. Kontakt oss så hjelper vi deg med å finne din nærmeste grossist.

    Hvor tykt er overflatebelegget på KJ-MA RØR® og KJ-MA Rørdeler?

    Rør og beslag er belagt med epoxy og oppfyller gode marginer kravene i henhold til produksjonsstandarden EN877. Minimumstykkelsen på epoxybelegget er gitt nedenfor.



    Rør
    Utvendig: 40 µm
    Innvendig: 120 µm



    Rørdeler
    Utvendig: 120 µm
    Innvendig: 120 µm

    Hvordan skal klamring av rørledningen utføres?

    Klamring  av KJ-MA SYSTEM® må utføres slik at rørfugen ikke utsettes for slike bøyningsspenninger at det kan oppstå lekkasje. Kabel uten beslag er festet med maksimalt 2000 mm mellom klemringene. Avstanden mellom klamring og kobling kan være maksimalt 750 mm. Stående kabel er festet med maksimalt 2000 mm mellom klemringene eller maksimalt 2000 mm fra støping i bjelkelag.

    Hvordan montere KJ-MA SYSTEM®?

    Rør og rørdelar kobles enkelt sammen med en mekanisk kobling (ULTRAJET® eller JET® kobling) og skrus på med en skrutrekker.
