KJ-MA Grenrør 45°
KJ-MA SYSTEM®

Grenrør med sideforbindelse og 45 graders vinkel. Sammenkobles med KJ-MA Rør® og mekanisk kobling.

Bruksområde: Innedørs avløp
Standard (EN): EN 877
MISSING TRANSLATION 1: Støpejern
Farge: Rød
Innvendig belegg: 120 µm epoxy
Utvendig belegg: 120 µm epoxy

    Tekniske fakta

    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003169 KJ-MA Grenrør 45° DN50 DN50 50 EC003025 7331178110813 1,2
    KJ-MA Grenrør 45° DN50 2003169
    Dim: DN50
    dim: 50
    A mm: 45,0
    B mm: 140
    C mm: 140,0
    L mm (lengde): 185
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®

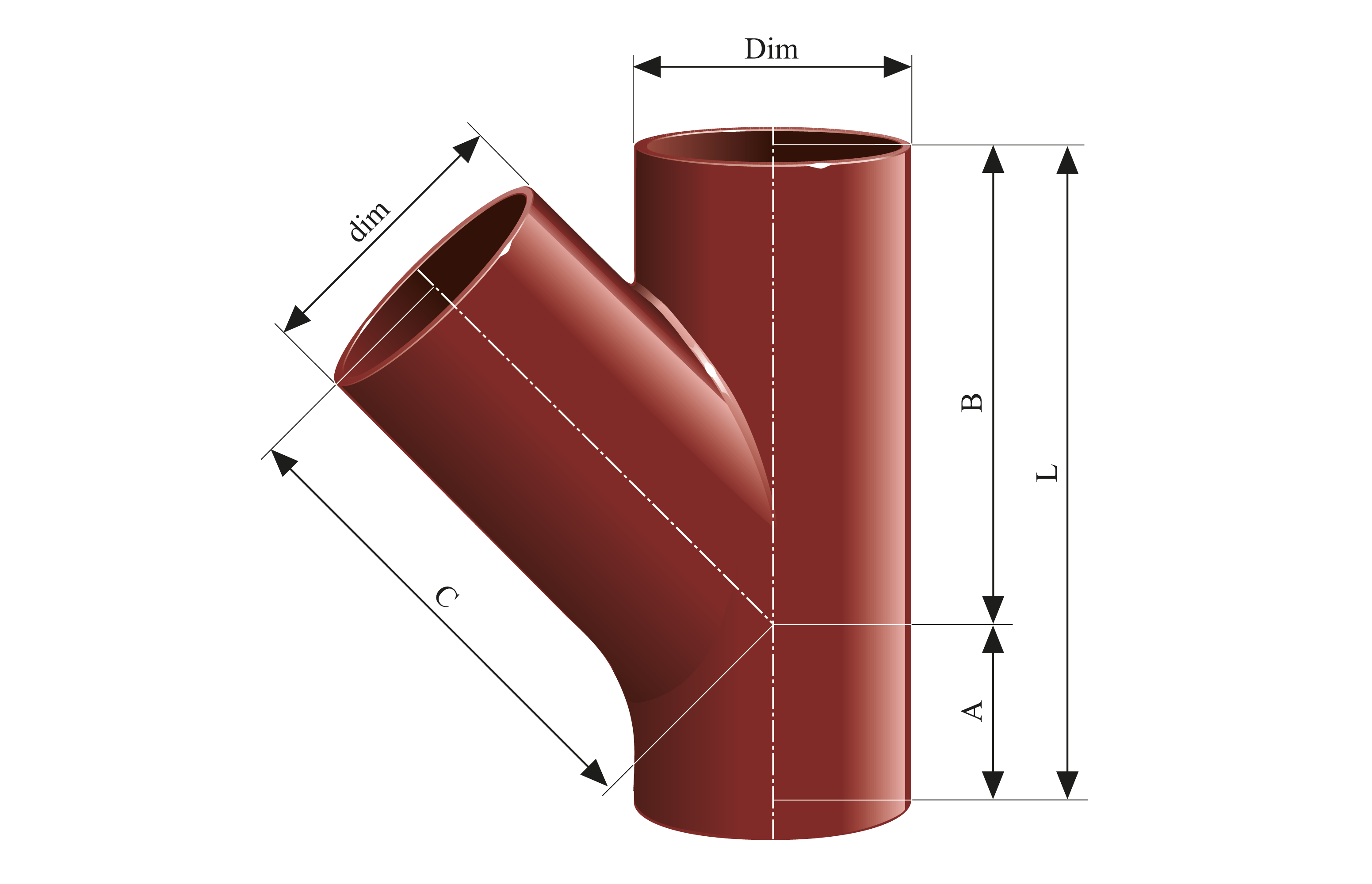

    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003209 KJ-MA Grenrør 45° DE75xDN50 DE75 50 EC003025 7331178110837 1,5
    KJ-MA Grenrør 45° DE75xDN50 2003209
    Dim: DE75
    dim: 50
    A mm: 40,0
    B mm: 130
    C mm: 130,0
    L mm (lengde): 170
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003229 KJ-MA Grenrør 45° DE75 DE75 75 EC003025 7331178110868 1,9
    KJ-MA Grenrør 45° DE75 2003229
    Dim: DE75
    dim: 75
    A mm: 55,0
    B mm: 145
    C mm: 150,0
    L mm (lengde): 205
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003289 KJ-MA Grenrør 45° DN100xDN50 DN100 50 EC003025 7331178110899 2,4
    KJ-MA Grenrør 45° DN100xDN50 2003289
    Dim: DN100
    dim: 50
    A mm: 30,0
    B mm: 170
    C mm: 165,0
    L mm (lengde): 200
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003309 KJ-MA Grenrør 45° DN100xDE75 DN100 75 EC003025 7331178110912 3,2
    KJ-MA Grenrør 45° DN100xDE75 2003309
    Dim: DN100
    dim: 75
    A mm: 45,0
    B mm: 170
    C mm: 175,0
    L mm (lengde): 215
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003329 KJ-MA Grenrør 45° DN100 DN100 100 EC003025 7331178110943 4,2
    KJ-MA Grenrør 45° DN100 2003329
    Dim: DN100
    dim: 100
    A mm: 70,0
    B mm: 205
    C mm: 205,0
    L mm (lengde): 275
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003369 KJ-MA Grenrør 45° DN125xDN100 DN125 100 EC003025 7331178110981 5,2
    KJ-MA Grenrør 45° DN125xDN100 2003369
    Dim: DN125
    dim: 100
    A mm: 60,0
    B mm: 210
    C mm: 210,0
    L mm (lengde): 270
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003389 KJ-MA Grenrør 45° DN125 DN125 125 EC003025 7331178110998 6,2
    KJ-MA Grenrør 45° DN125 2003389
    Dim: DN125
    dim: 125
    A mm: 75,0
    B mm: 230
    C mm: 230,0
    L mm (lengde): 305
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003429 KJ-MA Grenrør 45° DN150x100 DN150 100 EC003025 7331178111001 6,7
    KJ-MA Grenrør 45° DN150x100 2003429
    Dim: DN150
    dim: 100
    A mm: 65,0
    B mm: 230
    C mm: 235,0
    L mm (lengde): 295
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003449 KJ-MA Grenrør 45° DN150x125 DN150 125 EC003025 7331178111025 9,8
    KJ-MA Grenrør 45° DN150x125 2003449
    Dim: DN150
    dim: 125
    A mm: 70,0
    B mm: 265
    C mm: 265,0
    L mm (lengde): 315
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003469 KJ-MA Grenrør 45° DN150 DN150 150 EC003025 7331178111032 9,8
    KJ-MA Grenrør 45° DN150 2003469
    Dim: DN150
    dim: 150
    A mm: 90,0
    B mm: 265
    C mm: 265,0
    L mm (lengde): 355
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003509 KJ-MA Grenrør 45° DN200x100 DN200 100 EC003025 7331178111056 9,8
    KJ-MA Grenrør 45° DN200x100 2003509
    Dim: DN200
    dim: 100
    A mm: 40,0
    B mm: 260
    C mm: 260,0
    L mm (lengde): 300
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003529 KJ-MA Grenrør 45° DN200x125 DN200 120 EC003025 7331178111063 11,9
    KJ-MA Grenrør 45° DN200x125 2003529
    Dim: DN200
    dim: 120
    A mm: 75,0
    B mm: 300
    C mm: 300,0
    L mm (lengde): 375
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003549 KJ-MA Grenrør 45° DN200x150 DN200 150 EC003025 7331178111070 13,3
    KJ-MA Grenrør 45° DN200x150 2003549
    Dim: DN200
    dim: 150
    A mm: 75,0
    B mm: 300
    C mm: 300,0
    L mm (lengde): 375
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003569 KJ-MA Grenrør 45° DN200 DN200 200 EC003025 7331178111087 17,3
    KJ-MA Grenrør 45° DN200 2003569
    Dim: DN200
    dim: 200
    A mm: 115,0
    B mm: 340
    C mm: 340,0
    L mm (lengde): 455
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003619 KJ-MA Grenrør 45° DN250x150 DN250 150 EC003025 7331178111117 20,2
    KJ-MA Grenrør 45° DN250x150 2003619
    Dim: DN250
    dim: 150
    A mm: 60,0
    B mm: 345
    C mm: 350,0
    L mm (lengde): 405
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003629 KJ-MA Grenrør 45° DN250x200 DN250 200 EC003025 7331178111124 27,8
    KJ-MA Grenrør 45° DN250x200 2003629
    Dim: DN250
    dim: 200
    A mm: 90,0
    B mm: 385
    C mm: 380,0
    L mm (lengde): 475
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003649 KJ-MA Grenrør 45° DN250 DN250 250 EC003025 7331178114149 31,5
    KJ-MA Grenrør 45° DN250 2003649
    Dim: DN250
    dim: 250
    A mm: 130,0
    B mm: 430
    C mm: 430,0
    L mm (lengde): 560
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003679 KJ-MA Grenrør 45° DN300x150 DN300 150 EC003025 7331178111155 26,9
    KJ-MA Grenrør 45° DN300x150 2003679
    Dim: DN300
    dim: 150
    A mm: 35,0
    B mm: 380
    C mm: 380,0
    L mm (lengde): 415
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003699 KJ-MA Grenrør 45° DN300x200 DN300 200 EC003025 7331178111162 34,0
    KJ-MA Grenrør 45° DN300x200 2003699
    Dim: DN300
    dim: 200
    A mm: 70,0
    B mm: 415
    C mm: 440,0
    L mm (lengde): 485
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003689 KJ-MA Grenrør 45° DN300x250 DN300 250 EC003025 7331178111179 42,1
    KJ-MA Grenrør 45° DN300x250 2003689
    Dim: DN300
    dim: 250
    A mm: 115,0
    B mm: 465
    C mm: 465,0
    L mm (lengde): 580
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål
    NRF Produktnavn Dim dim ETIM-klasse EAN Vekt kg/st
    2003709 KJ-MA Grenrør 45° DN300 DN300 300 EC003025 7331178114156 50,1
    KJ-MA Grenrør 45° DN300 2003709
    Dim: DN300
    dim: 300
    A mm: 155,0
    B mm: 505
    C mm: 505,0
    L mm (lengde): 660
    Antall tilkoblinger: 3
    Vinkel (grader): 45
    Tollstat nummer: 73071110
    Salgsenhet: Stk
    KJ-MA Grenrør 45° | Rørdel i KJ-MA SYSTEM®
    Se mål

    Sertifikat/Deklarasjon

    EPD logo
    EPD
    MagiCAD logo
    MagiCAD
    CE logo
    CE
    TG 20346 logo
    TG 20346

    Dokument

    pdf.preview Produktkatalog KJ-MA

    Produktkatalog KJ-MA

    pdf.preview Byggvaredeklarasjon KJ-MA

    Byggvaredeklarasjon KJ-MA

    pdf.preview FDV dokumentasjon

    FDV dokumentasjon

    pdf.preview EPD for KJ-MA

    EPD for KJ-MA

    FAQ

    Har du fortsatt spørsmål? Her finner du de vanligste spørsmålene og svarene våre.

    Hvilken brannklassifisering har KJ-MA SYSTEM®?

    KJ-MA SYSTEM® er testet iht. EN13501-1:2007 og er klassifisert som A2-s1, d0, en sterk klassing for produktets branntekniske atferd:

    A2 = Ubrennbart materiale
    s1 = Bygningsdelen kan avgi en svært begrenset mengde branngasser
    d0 = brennende dråper eller partikler må ikke avgis fra bygningsdelen.

    Kan jeg kjøpe produkter direkte fra deg?

    Vi er produsenter og selger bare produktene våre gjennom grossister. Kontakt oss så hjelper vi deg med å finne din nærmeste grossist.

    Hvor tykt er overflatebelegget på KJ-MA RØR® og KJ-MA Rørdeler?

    Rør og beslag er belagt med epoxy og oppfyller gode marginer kravene i henhold til produksjonsstandarden EN877. Minimumstykkelsen på epoxybelegget er gitt nedenfor.



    Rør
    Utvendig: 40 µm
    Innvendig: 120 µm



    Rørdeler
    Utvendig: 120 µm
    Innvendig: 120 µm

    Hvordan skal klamring av rørledningen utføres?

    Klamring  av KJ-MA SYSTEM® må utføres slik at rørfugen ikke utsettes for slike bøyningsspenninger at det kan oppstå lekkasje. Kabel uten beslag er festet med maksimalt 2000 mm mellom klemringene. Avstanden mellom klamring og kobling kan være maksimalt 750 mm. Stående kabel er festet med maksimalt 2000 mm mellom klemringene eller maksimalt 2000 mm fra støping i bjelkelag.

    Hvordan montere KJ-MA SYSTEM®?

    Rør og rørdelar kobles enkelt sammen med en mekanisk kobling (ULTRAJET® eller JET® kobling) og skrus på med en skrutrekker.
